SF6全自动充气装置

一、成果背景及必要性分析

六氟化硫气体是一种化学性能十分稳定的气体,作为一种优良的绝缘和灭弧介质,被广泛地应用于各种电气设备中。六氟化硫电气设备在运行中要对六氟化硫气体进行定期的常规试验,如六氟化硫气体中水分含量及气体纯度等试验,长期的试验累计或因为选用测试仪器测量耗气量大及六氟化硫电气设备密封老化泄露率增大等原因会导致电气设备内六氟化硫气体的压力及密度下降,导致电气设备绝缘灭弧性能下降,直接影响到电气设备的安全运行，从而需要充入新的六氟化硫气体。

二、国内研究现状

现有技术中,进行六氟化硫电气设备充气时,需要使用露点仪对钢瓶内气体进行水分含量测试，测试合格后将存储六氟化硫气体的钢瓶与六氟化硫电气设备的接口连接进行充气, 传统的操作方法都是采用氧气减压阀手动调节充气压力，在对六氟化硫电气设备充气前只是简单的通过向空气中排放一定时间的六氟化硫气体,将充气管路中的杂质气体排出,然后再连接六氟化硫电气设备的充气口进行充气。充气全过程需人为控制,根据六氟化硫电气设备上的六氟化硫密度表的压力指针数值来控制需要的充气压力,充气过程为了稳定的压力恢复,需要间歇性的供气,如此一来,人工劳动强度增大,并且精度和可靠性不稳定及充入气体的水分会随着充气的次数增多而加大电气设备内部六氟化硫气体的水分值。

三、成果介绍

3.1 功能简介

（1）产品简述

SF6全自动充气装置能有效的避免六氟化硫气体充气过程中存在充气压力不精准、充气时带入水分多及人工劳动强等问题，该装置具有智能化、精度高及通用性强等优点。

该装置可以实现对电气设备的全自动充气工作及充气结束后对电气设备内充入的气体进行露点、纯度的测量，可达到一机多用的实用性功能。

（2）产品特点

◆装置采用单片机控制，同时配备高精度的传感器，实现充气过程自动化、精确化;
◆工作前将SF6气瓶以及GIS设备的充气管道通过装置内的真空系统进行抽真空确保充入的SF6气体纯度高;
◆加入干燥装置，对充入的SF6气体进行二次干燥，确保充入的SF6气体湿度低;
◆采用电子、机械双重过压保护，确保安全可靠;
◆该装置在充气时具有微水、纯度实时监测功能，同时也可单独对GIS间隔作微水测量使用，实现一机双用。

3.2 技术方案

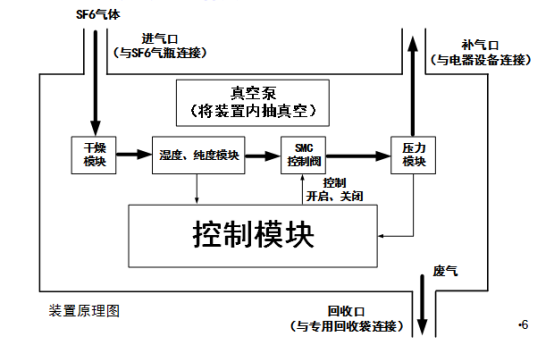

（1）装置原理图

（2）操作步骤

◆连接钢瓶进气管道和电气设备充气管道，打开钢瓶阀门

◆打开仪器，进入参数设置（设定补气压力、湿度参数以及纯度参数）

◆进入主界面，点击启动按钮。仪器会自动操作判断，无须干预。

（3）工作原理及流程

1.仪器内先采用真空系统把钢瓶连接管道跟电气设备充气管道进行抽真空操作。（时间默认30s,时间可根据现场的管路长度进行设定）。作用：使钢瓶进气管道和充气管道内形成负压状态，降低充气时的气体水分含量且没有别的气体混入）

2.待进气管道跟充气管道抽真空后，系统自动打开钢瓶管道上的高压电磁阀，湿度、纯度模块开始检测钢瓶内气体是否满足GIS设备的充气要求（该参数可设定）。

3.当钢瓶气体判断合格后，充气管道的电磁阀打开，通过设定的充气压力值给GIS设备充气，充气口的压力实时反馈，自动调节控制阀进行充气，此过程无须人为干预。

4.当充气压力到设定值后，系统自动关闭进气管道与充气管道的电池阀，仪器显示屏上有界面提示文字及语音提示充气已完成。

5.当充气已完成，用户点击界面确认后，仪器将自动排空给管路泄压（排空口接气体回收袋）

四、同类产品情况及本成果优势

（1）技术优势

由于目前市场上尚无类似产品，因此将本装置性能与传统充气方法作比较。

（2）指标优势
