一、产品背景
实验室作为对气体类设备检测的部门，在整个计量单位占有举足轻重的地位,对实验室环境进行监测,可为现场实验人员提供长期可靠的生态环境数据。由于环境监测点通常分布的地理位置分散且没有电源供给的地方，传统的环境监测系统监测执行效率低,人力成本高,而且国内环境监测系统存在参差不齐，不同厂家、不同原理其检测性能和精度存在差异，给检测数据的准确性确认带来困难，且不少设备随着使用时间的延长和环境因素的影响，检测精准度和灵敏度也会大大降低，因此需要定期对设备进行检验。目前环境监测的设备存在功能单一、检测数据单一、检测数据不准、体积庞大等诸多问题。
本项目旨在增加检测气体数据的多样化，气体的净化功能以及通过物联网技术实现实时监测该套系统的运行状态和检测数据实时上传，通过大数据来分析该系统的运行状态，而且还建立传感器寿命的预估系统，对传感器寿命进行预评估，当系统有什么问题时，会提醒使用者对仪器进行维护，从而确保检测到数据的准确性。
二、产品改进说明
本发明针对现有技术的不足，设计了一种基于GPRS技术、改进后的433M无线数传技术和智能传感器技术相结合的多功能环境远程监测净化系统,它不仅能同时对多个监测点进行多种环境气体数据采集、环境温湿度进行监测、就地风机控制、空气环境净化等功能，而且能够基于改进后433M无线通信协议将各个从机采集的数据汇聚到主机，主机则通过GPRS网络将数据传输到远程服务器,用户可通过电脑或者手机上网实时查看环境空气数据以及现场查看监测系统工作状态。
433M无线通讯改进说明：
1、 通信数据采用AES数据加密，保证数据通信安全性。
2、 我们每个终端设备内部都做有中继跳转算法，实现设备与设备之间间隔通信。
3、 内部增加数据重发机制，当某个终端设备通信五次不成功，通信主设备认为此终端设备处于离线状态。
4、 我们把433通信数据分为了三层，物理层、数据链路层，应用层。
a) 物理层规范有传输介质的特性标准。
b) 数据链路层定义了如何传输数据。
c) 应用层是定义了数据如何解析与应用。
5、 我们数据都采用了强化版CRC校验，提高数据通信的抗干扰能力。
其结构主要由以下部分组成：
多功能环境远程监测净化系统包括一个主机、多个从机采集系统、风机控制系统以及净化系统这四部分组成。
1. 主机系统
机壳采用壁挂式结构，该装置主要用于现场工作人员的操作及查看。内置操作显示屏，使用改进后的433M无线通信可对从机、风控装置、净化装置进行参数设置以及各个装置的状态数据采集显示；内置人体红外感应装置，在设备无人操作状态使设备处于屏保状态，起到节能省电作用，感应人体时设备屏幕自动启动；内置语音系统，从机采集到环境气体超标时，语音播报告警以及当工作人员进入现场时播报当前工作环境状态。
主机系统结构图
主机系统组成部件：1、改进后433M无线通讯模块；2、操作屏；3、人体红外感应装置；4、语音播报装置。
2. 丛机系统
机壳采用铝合金材质，该装置主要用于现场环境气体的采集检测。内置多组份气体检测智能传感器，采用红外光谱原理技术，精度高、功耗低、重复性稳定等优点；内置气体采样装置，采用自吸式采集方式，把环境气体以主动吸入的方式进行检测;内置锂电池供电方式，可移动式检测环境气体，在无工作电源的场景也可保持常时间的工作状态。该装置采用改进后433M无线通信技术，使就地实时采集的环境气体数据上传主机。

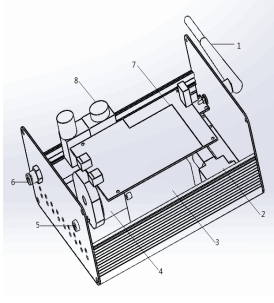

丛机系统结构图
从机系统组成部件：1、改进后433M无线通讯模块；2、气体采集泵；
3、锂电池模块；4、多组分传感器模块；5、电源接口；6、进样口；7、信号采集处理模块；8、电源模块
3. 风机控制系统
机壳采用铝合金材质，内置电源模块、微型继电器，采用改进后的443M无线通讯技术接收以及反馈主机的工作指令，从而达到对现场风机启停的控制。
风机控制系统结构图
风机控制系统组成部件：1、改进后433M无线通讯模块；2、交流电源插口；3、电源模块；4、微型继电器控制模块
4. 净化系统
机体采用万向轮移动结构，该装置主要用于净化环境空气中有毒有害气体，采用水稀释和吸附剂（Y-X1型吸附剂、5A分子筛、日立吸附剂、KDHF-03）两种方式达到对有毒有害气体的过滤净化，通过改进后的443M无线通讯技术接收以及反馈主机的工作指令。

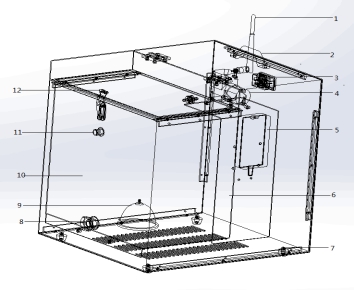

净化系统结构图
净化系统组成部件：1、改进后433M无线通讯模块；2、把手、3、电源插口；4、空气泵；5、电源模块；6、吸附剂气室；7、万向轮；8、排水口；9、气泡石；10、316不锈钢内胆；11、排气口；12、注水口

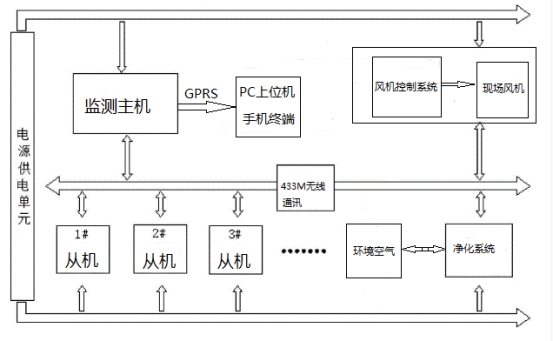

三、产品示意图
