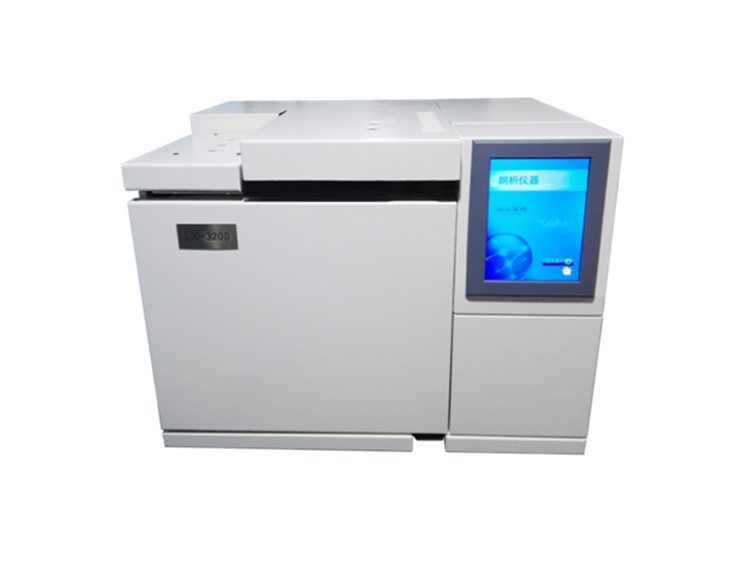

用气相色谱法测定绝缘油中溶解气体的组分含量，是发供电企业判断运行中的充油电力设备是否存在潜伏性的过热、放电等故障，以保障电网安全有效运行的有效手段。也是充油电气设备制造厂家对其设备进行出厂检验的必要手段。JZ1205变压器油色谱分析仪适用于电力系统绝缘油中溶解气体组份含量的测定，仪器采用先进三检测器流程，一次进样即可完成绝缘油中溶解的9种气体组分含量的全分析，其对乙炔的最小检测浓度达0.1ppm。仪器采用最新的计算机反控技术，色谱工作站实现信号采集、数据管理和仪器控制等三项功能;仪器配备大屏幕LCD液晶显示界面，菜单式中文操作，显示直观、操作方便。
产品特点
⒈实现计算机实时控制和数据处理
⒉高精度、稳定可靠的温度控制系统
⑴主控电路采用了功能先进的微处理器、大容量的FLASH及EEPROM存储器的采用，使数据的保存更加可靠;同时集测量、控制、电源于一块电路板的一体化设计提高了仪器的抗干扰性和可靠性;
⑵采用微处理器的温度控制电路，各加热区被控对象的温度精度达到0.1度;
⑶柱箱具有双重的超温保护装置。任一路温度超过设定极艰，仪器均会停止加热，并在显示器上报告故障部位;
⑷智能化的双后开门技术，保证仪器在柱箱温度在接近室温工作时也能有良好的控温精度，并能快速降温;
⒊简洁明了的人机对话界面，操作简便，易学易用
⑴仪器采用大屏幕LCD液晶汉字显示技术，显示直观、操作方便、更适合中国国情;
⑵触摸式键盘方便使用者对各项操作数据进行设定;
⑶数据断电保护功能，仪器所设定的运行数据在断电后能长期保存;
⑷十种分析参数的存储功能，适应多样品分析场合。
技术参数
1.检测限（单位µL/L）：
|
组分 |
检测限 |
组分 |
检测限 |
|
H2 |
2 |
CH4 |
0.05 |
|
CO |
2 |
C2H4 |
0.05 |
|
CO2 |
2 |
C2H6 |
0.05 |
|
O2 |
5 |
C2H2 |
0.05 |
|
N2 |
5 |
-- |
-- |
2.检测器技术指标：
|
热导检测器（TCD） |
氢火焰离子化检测器（FID） |
|
采用半扩散式结构 |
程序自动点火（高于130°C自动点火） |
|
电源采用恒流控制方式 |
自动点火；稳定时间：十分钟 |
|
灵敏度：≥10000mV·ml／mg（苯） |
检测限：≤3×10-12g／s（正十六烷/异辛烷） |
|
基线噪声：≤10μV |
基线噪声：≤5×10-14A |
|
基线漂移：≤30μV/30min |
基线漂移：≥1×10-13A/30min |
|
线 性：≥105 |
线性：≥107 |
3.温控指标：
|
控温部位 |
控温范围 |
控温精度 |
|
柱箱 |
室温上4℃~450℃ |
±0.01℃ |
|
氢焰（FID）检测器 |
室温上4℃~450℃ |
±0.01℃ |
|
热导（TCD）检测器 |
室温上4℃~450℃ |
±0.01℃ |
|
Ni触媒转化炉 |
室温上4℃~450℃ |
±0.01℃ |
|
程序升温阶数 |
20阶 |
- |
|
程升速率 |
0.1～60℃/min |
±0.01℃ |
|
程序升压 |
8阶 |
- |
4.其他参数：
电 源：220V±22V，50Hz 功 率：≤500W
