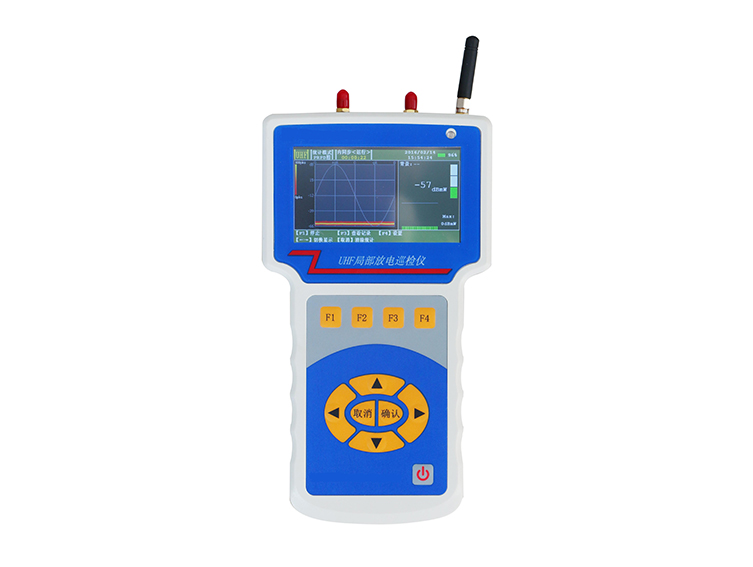

JZ5005 UHF局部放电巡检仪是我公司总结多年局部放电测量经验，采用特高频(UHF)测量和超声波(US)测量两种新兴技术设计的数字化局部放电带电检测专用仪器。本系统采用现代电子和计算机综合技术，实现信号放大、滤波、数据采集、数据处理、局部放电参数计算，图谱绘制，试验报告自动生成，从而完成局部放电的智能化测量与分析。本设备采用手持式设计、Wince系统开发；设备轻巧、携带方便、测量快速、便于现场使用；界面友好、操作简单、刷新速率高；功能完善、抗干扰能力强、测量准确。本仪器在检测过程中对待检测电力设备没有任何损害，且对设备的运行没有任何影响。根据UHF和US方法的多种检测模式得到的图谱对检测电力设备绝缘缺陷或隐患进行诊断分析，可清楚的判断该电力设备的运行状态。
产品特点
※ 体积小，重量轻，携带方便，便于现场使用。
※ HFCT测量采用波形模式、统计模式（峰值图、PRPD图、PRPS图）、脉冲模式等多种测量方式。
※ 超声（US）测量采用波形模式、连续模式、相位模式等多种测量方式。
※ 时域波形多周波显示模式，精准判断干扰与放电。
※ 软件提供放电谱图专家库以及智能诊断系统，精确判断故障放电类型。
※ 通过测量超声波信号的声压大小，推测放电的强弱，能精确定位局部放电位置。
※ 具备数据保存功能，可以实现数据回放功能。
※ 巡检数据可通过SD卡或者U盘等导出到PC机中，从而完成用户报告的创建。
技术参数
|
主机参数 |
||
|
可检测通道数 |
2个通道，1个UHF通道，1个US通道 |
|
|
采样精度 |
12bit |
|
|
同步方式 |
内同步，外同步，光同步 |
|
|
UHF参数 |
||
|
检测带宽 |
300MHz-1.5GHz |
|
|
输出方式 |
SMA头输出 |
|
|
接收方式 |
天线接收 |
|
|
传输方式 |
同轴电缆 |
|
|
检测灵敏度 |
<-60dBm |
|
|
US参数 |
||
|
频带 |
20-120kHz |
|
|
增益 |
40dB±1dB |
|
|
峰值灵敏度 |
>70dB |
|
|
均值灵敏度 |
>50dB |
|
|
动态范围 |
>80dB |
|
|
硬件 |
||
|
显示屏 |
4.3”TFT真彩色液晶显示屏 |
|
|
分辨率 |
480×272 |
|
|
操作 |
薄膜按键 |
|
|
存储 |
SD卡标配16G卡，最大支持32G |
|
|
接口 |
3.5mm立体声耳机插孔 |
|
|
|
DC-005低压直流充电器输入口 |
|
|
|
充电LED指示灯 |
|
|
|
RS232调试口 |
|
|
|
USBD同步口 |
|
|
|
USB2.0 |
|
|
|
网口 |
|
|
|
SD卡插槽 |
|
|
电源 |
||
|
内部电源 |
电池供电（16.8V锂电池） |
|
|
正常工作时间 |
约7小时，充满时间约3小时 |
|
|
尺寸 |
||
|
长×宽×高 |
235mm×133mm×48mm |
|
|
重量 |
0.85kg |
|
|
环境 |
||
|
使用环境温度 |
-20℃至50℃ |
|
|
存储环境温度 |
-40℃～70℃ |
|
|
湿度 |
10%-90%（非冷凝） |
|
|
海拔高度 |
≤3000m |
|
