电气设备检修技术的发展大致可以分为三个阶段，即故障检修、定期检修和状态检修，状态检修以可靠性为主，它是根据设备的状态而执行的预防性作业。作为电力系统运行的首要要求，供电可靠性日益凸显其重要性，因此状态检修逐步取代了以往的定期预防性检修。状态检修通过对设备关键参数的测量来识别其已有的或潜在的劣化迹象，可在设备不停运的情况下对其进行状态评估。

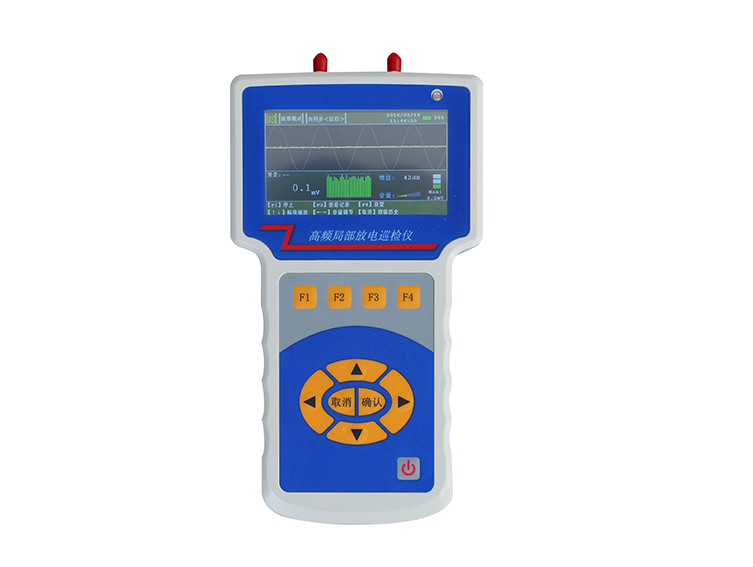

JZ5004高频局部放电巡检仪针对带电巡检的特点，采用高频电流及超声波两种检测法，其体积小，性能优异，易于操作。可对电缆、变压器（电抗器）等接地线进行测量。本系统采用现代电子和计算机综合技术，实现信号放大（模拟、电子、数字）、滤波、数据采集、数据处理、图形显示、试验报告自动生成，从而完成局部放电的测量、分析。
产品特点
※ 体积小，重量轻，携带方便，便于现场使用。
※ 抗干扰能力强，性能优异，易于操作。
※ 以HFCT传感器和超声传感器（接触式）检测方式为一体可对变压器（电抗器）进行带电检测。

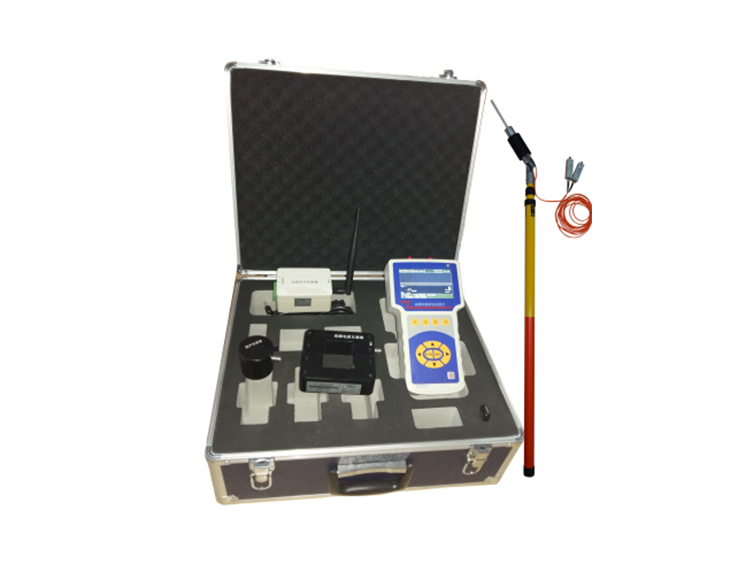

※ 配合HFCT传感器和带玻璃纤维杆的超声波传感器可对电缆进行带电检测。
※ HFCT测量采用波形模式、统计模式（峰值图、PRPD图、PRPS图）、脉冲模式等多种测量方式。
※ 超声（US）测量采用波形模式、连续模式、相位模式等多种测量方式。
※ 时域波形多周波显示模式，精准判断干扰与放电。
※ 软件提供放电谱图专家库以及智能诊断系统，精确判断故障放电类型。
※ 通过测量超声波信号的声压大小，推测放电的强弱，能精确定位局部放电位置。
※ 具备数据保存功能，可以实现数据回放功能。
※ 巡检数据可通过SD卡或者U盘等导出到PC机中，从而完成用户报告的创建。
技术参数
|
主机参数 |
||
|
可检测通道数 |
2个通道，1个HFCT通道，1个US通道 |
|
|
采样精度 |
12bit |
|
|
触发方式 |
内同步，外同步 |
|
|
HFCT参数 |
||
|
检测带宽 |
100K-50MHz |
|
|
传输阻抗 |
>5mV/mA(10MHz ) |
|
|
输出阻抗 |
50Ω |
|
|
检测灵敏度 |
5pC |
|
|
测量范围 |
-20~80dB |
|
|
测量误差 |
±1dB |
|
|
分辨率 |
1dB |
|
|
输出接口 |
标准BNC |
|
|
US参数 |
||
|
频率范围 |
20kHz-300kHz |
|
|
输出阻抗 |
50Ω |
|
|
检测灵敏度 |
0.1mV |
|
|
测量范围 |
0.1mV～1V |
|
|
输出接口 |
标准BNC |
|
|
硬件 |
||
|
显示屏 |
4.3”TFT真彩色液晶显示屏 |
|
|
分辨率 |
480×272 |
|
|
操作 |
薄膜按键 |
|
|
存储 |
SD卡标配16G卡，最大支持32G |
|
|
接口 |
3.5mm立体声耳机插孔 |
|
|
|
DC-005低压直流充电器输入口 |
|
|
|
充电LED指示灯 |
|
|
|
RS232调试口 |
|
|
|
USBD同步口 |
|
|
|
USB2.0 |
|
|
|
网口 |
|
|
|
SD卡插槽 |
|
|
|
CH1：SMA外部HFCT互感器输入口 |
|
|
|
US：SMA外部HFCT互感器输入口 |
|
|
电源 |
||
|
内部电源 |
电池供电（16.8V锂电池） |
|
|
正常工作时间 |
约7小时，充满时间约5小时 |
|
|
尺寸 |
||
|
长×宽×高 |
235mm×133mm×48mm |
|
|
重量 |
0.85kg |
|
|
环境 |
||
|
使用环境温度 |
-20℃至50℃ |
|
|
存储环境温度 |
-40℃～70℃ |
|
|
湿度 |
10%-90%（非冷凝） |
|
|
海拔高度 |
≤3000m |
|
