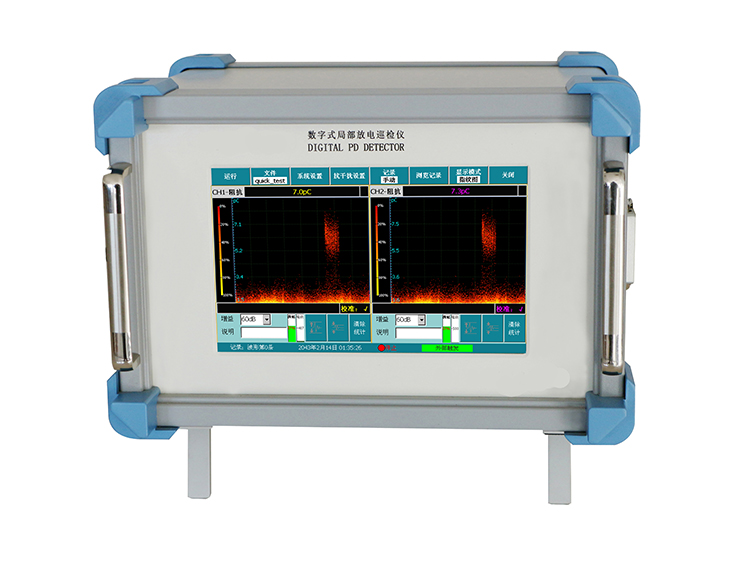

JZ5003数字式局部放电测试仪是测量、分析电力设备绝缘性能的专用仪器；本系统采用现代电子和计算机综合技术，实现信号放大（模拟、电子、数字）、滤波、数据采集、数据处理、图形显示、试验报告自动生成，从而完成局部放电的测量，分析。
本仪器携带方便、测量快速，抗干扰能力强，便于现场使用。其配置软件具有时域图形、2D、3D统计图谱、报警历史、历史最大、脉冲计数等功能，软件也可以详查分析某个相位波形，窗口随意放大和缩小，也可以对该段数据进行频谱分析，分析放电波形的频谱含量，使放电波形之间更具可比性，全面统计分析试验数据，减少试验中非稳定性因素对试验结果的影响。采用自动或手动记录保存试验数据和瞬态放电波形，可对后期数据分析提供参考。
产品特点
1.双通道设计，可针对变压器、开关柜、GIS、电缆等检测试品的不同选择专项的软件及传感器，从而实现专业的以及智能的带电检测及故障诊断。
2. 携带方便、测量快速，抗干扰能力强，便于现场使用。
3.试验档案管理功能，实现数据的记录、查看、分析。
4.自动或手动记录保存试验数据和瞬态放电波形，浏览记录回放分析。
5.强大的抗干扰功能，使其适合在复杂的现场使用。
6.软件具有时域图形、2D、3D统计图谱、报警历史、历史最大、脉冲计数等功能。
7.在检测过程中自动实时进行局部放电智能化诊断，并且将判断结论显示在仪器界面上，帮助现场工作人员分析局部放电类型。
8.仪器采用内同步、外部有线同步、外部无线同步等多种同步方式，方便现场使用。
技术参数
|
技术特性 |
|
|
通道数 |
2个电信号接口，一个外同步接口 |
|
采样率 |
0.5M、1M、2.5M、5M、10M、20M可选 |
|
采样精度 |
12bit |
|
量程切换 |
60dB、40dB、20dB、0dB、-20dB共5档 |
|
频带范围 |
20k-100kHz、80k-200kHz、40k-300kHz |
|
本量程非线性误差 |
5% |
|
显示 |
|
|
显示屏 |
7”TFT真彩色触摸液晶显示屏 |
|
分辨率 |
800×480 |
|
存储 |
|
|
物理存储 |
256MB DDR2，为运行内存 |
|
SD卡存储 |
标配16G卡，可升级为32G，用于存储试验记录及试验数据 |
|
接口 |
|
|
RS232 |
用于与PC机同步传输接口 |
|
USB |
可外接鼠标键盘，以及外接移动存储设备 |
|
电源模式 |
电池供电（16.8V锂电池）+外置电源（18V）可连续提供8小时供电 |
|
电信号接口 |
2路BNC接口(前后面板各两个)，用于信号输入 |
|
SMA接口 |
外同步接口 |
|
SD卡插槽 |
可插入最大支持32G的SD卡 |
|
网口 |
可扩展 |
|
接地钮 |
外部接地用 |
|
通用说明 |
|
|
CPU |
主频533MHz |
|
系统 |
WINCE6.0 |
|
使用环境温度 |
-20℃至45℃ |
|
存储环境温度 |
-20℃至60℃ |
|
尺寸 |
长×宽×高：249mm ×216mm ×167mm |
|
重量 |
4.7kg |
