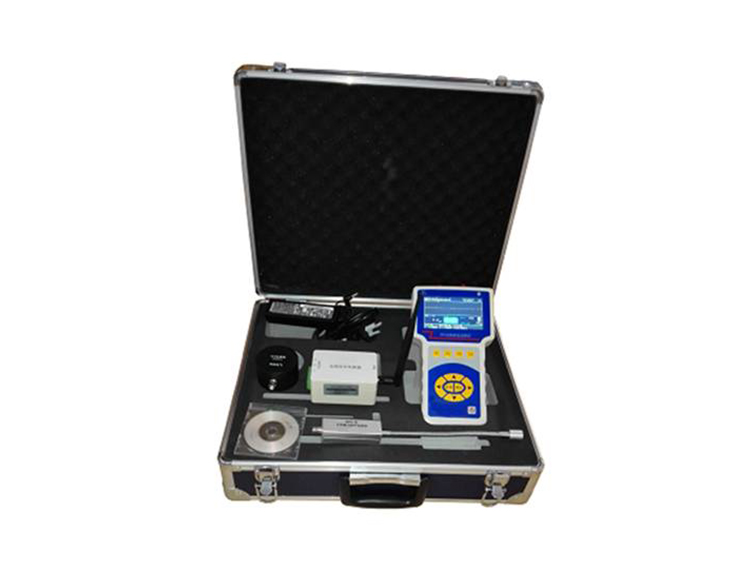

JZ5002局部放电巡检仪采用暂态对地电压(TEV)测量和超声波(US)测量两种新兴技术对开关柜进行故障检测。 设备采用便携式，操作简单，TEV传感器贴在箱壁，US传感器沿着开关柜上的缝隙扫描检测，对高压开关及开关柜无任何损害，所有的检测对高压开关及开关柜设备的运行不产生任何影响。该产品可以对测量进行信号多周期观察，对放电进行频率识别，并通过多种模式进行分析，能够清楚地判断出开关柜是否出现故障。其测量技术在国内外已达领先水平。
产品特点
※ 体积小，重量轻，携带方便，便于现场使用。
※ 采用自动增益控制调节，抗干扰能力强。
※ TEV测量采用波形模式、统计模式（峰值图、PRPD图、PRPS图）、脉冲模式等多种测量方式。
※ 超声（US）测量采用波形模式、连续模式、相位模式等多种测量方式。
※ 时域波形多周波显示模式，精准判断干扰与放电。
※ 软件提供放电谱图专家库以及智能诊断系统，精确判断故障放电类型。
※ 具备数据保存功能，可以实现数据回放功能。
※ 巡检数据可通过SD卡或者U盘等导出到PC机中，从而完成用户报告的创建。
※ 以TEV传感器和超声传感器（非接触式）检测方式为一体。
技术参数
|
主机参数 |
|
|
|
可检测通道数 |
2个通道，1个TEV通道，1个US通道 |
|
|
采样精度 |
12bit |
|
|
同步方式 |
内同步，外同步，光同步 |
|
|
TEV参数 |
|
|
|
检测带宽 |
3M-80MHz |
|
|
测量范围 |
0~60dB |
|
|
测量误差 |
±1dB |
|
|
分辨率 |
1dB |
|
|
每周期最大脉冲数 |
720个 |
|
|
最小脉冲频率 |
10Hz |
|
|
输出接口 |
标准SMA |
|
|
US参数 |
||
|
中心频率 |
40kHz |
|
|
分辨率 |
0.1uV |
|
|
精度 |
±0.1uV |
|
|
测量范围 |
0.5uV～1mV |
|
|
输出接口 |
标准SMA |
|
|
硬件 |
||
|
显示屏 |
4.3”TFT真彩色液晶显示屏 |
|
|
分辨率 |
480×272 |
|
|
操作 |
薄膜按键 |
|
|
存储 |
SD卡标配16G卡，最大支持32G |
|
|
接口 |
3.5mm立体声耳机插孔 |
|
|
|
DC-005低压直流充电器输入口 |
|
|
|
充电LED指示灯 |
|
|
|
RS232调试口 |
|
|
|
USBD同步口 |
|
|
|
USB2.0 |
|
|
|
网口 |
|
|
|
SD卡插槽 |
|
|
电源 |
|
|
|
内部电源 |
电池供电（16.8V锂电池） |
|
|
正常工作时间 |
约7小时，充满时间约3小时 |
|
|
尺寸 |
||
|
长×宽×高 |
235mm×133mm×48mm |
|
|
重量 |
0.85kg |
|
|
环境 |
|
|
|
使用环境温度 |
-20℃至50℃ |
|
|
存储环境温度 |
-40℃～70℃ |
|
|
湿度 |
10%-90%（非冷凝） |
|
|
海拔高度 |
≤3000m |
|
