目前在电力系统中，大型地网的接地电阻的测试目前主要采用工频大电流三极法测量。为了防止电网运行时产生的工频干扰，提高测量结果的准确性，绝缘预防性试验规程规定：工频大电流法的试验电流不得小于30安培。由此，就出现了试验设备笨重，试验过程复杂，试验人员工作强度大，试验时间长等诸多问题。

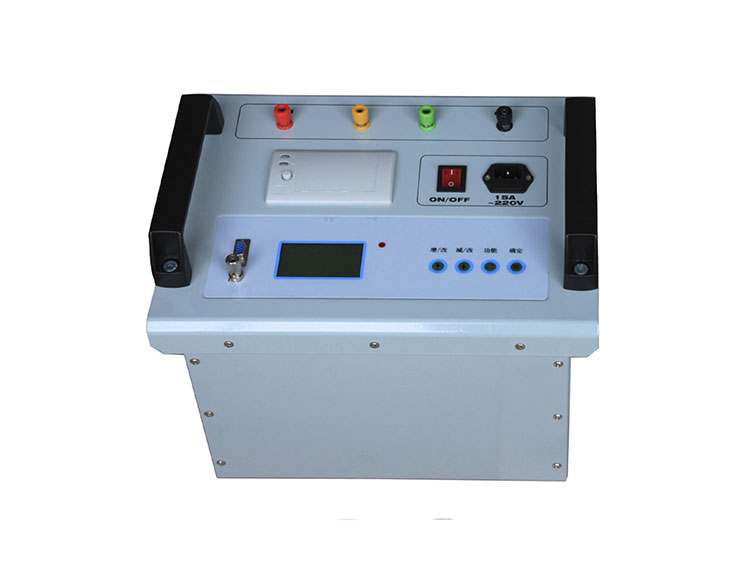

      JZ3014 型大地网接地电阻测试仪，可测变电站地网（4Ω）、水火电厂、微波站（10Ω）、避雷针（10Ω）多用机型，采用了新型变频交流电源，并采用了微机处理控制和信号处理等措施，很好的解决了测试过程中的抗干扰问题，简化了试验操作过程，提高了测试结果的精度和准确性，大大降低了试验人员的劳动强度和试验成本。

产品特点

1、测量的工频等效性好。测试电流波形为正弦波，频率仅与工频相差为5Hz，使用45Hz 和55Hz 两种频率进行测量。

2、抗干扰能力强。本仪器采用异频法测量，配合现代软硬件滤波技术，使得仪器具有很高的抗干扰性能，测试数据稳定可靠。

3、精度高。基本误差仅0.005Ω，可用来测量接地阻抗很小的大型地网。

4、功能强大。可测量电流桩，电压桩的接地电阻，地网的接地电阻，导通电阻,土壤电阻率,测量跨步电压和接触电压。

5、操作简单。全中文菜单式操作，直接显示出测量结果。

6、布线劳动量小，无需大电流线。

技术参数

1、阻抗测量范围：0～5000Ω    分辨率：0.001mΩ

     测量误差：±（读数×2％+0.005Ω）

2、电压测量范围：0～450V    最大分辨率：0.001V

     测量误差：±(读数×2%+0.005V)

3、测试电流波形：正弦波

4、测试电流频率：45、50、55、60、65Hz单频

                             45/55Hz、55/65Hz、47.5/52.5Hz自动双变频

7、输出电流：1、2、3、4、5A     最大输出电压：450V

8、测量线要求： 电流线铜芯截面积≥1.5mm2

                           电压线铜芯截面积≥1.0mm2

9、供电电源：AC180～270V，50/60Hz

10、外形尺寸：370×285×285 mm    仪器重量：18kg
