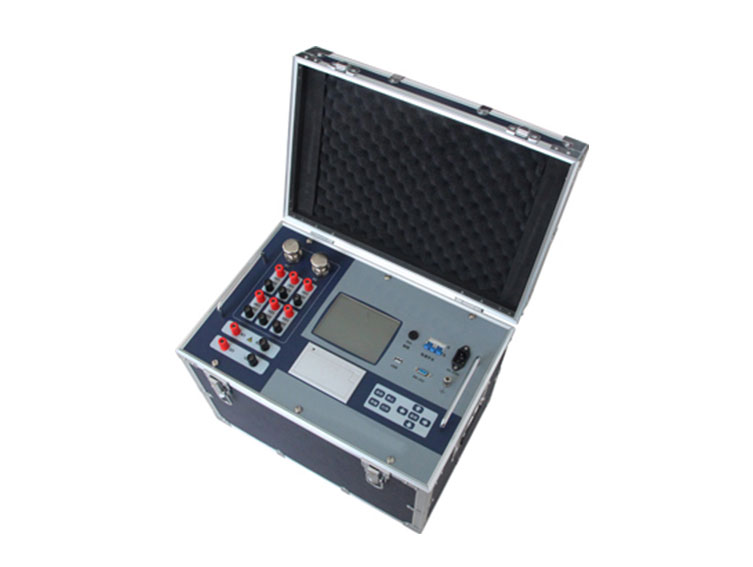

JZ3015互感器综合测试仪是由我公司最新开发研制，是专门为试验互感器伏安特性﹑保护用CT的5% 和10%的误差曲线、CT二次负载测量、CT二次侧回路检查、互感器的变比、极性、比差和角差判别，以及互感器的交流耐压而设计的，是一台性价比较高的多功能试验仪器。该仪器目前在国内处于领先水平，并得到众多电力客户的认可。
功能特点
● CT试验：曲线拐点计算 PT试验：变比、极性测量
5%和10%误差曲线 PT退磁功能
变比、极性测量 二次绕组交流耐压
比差、角差测量
二次侧回路负载测量
二次侧回路检查
CT退磁功能
二次绕组交流耐压
● 实时显示测量数据和伏安特性曲线，方便存储和打印；
● 采用320×240大屏幕液晶显示，中文菜单提示，操作简便；
● 内置大容量非易失性存储器：可存储500组测试数据及曲线；
● 内置USB控制器：可将试验数据存至U盘并在PC机永久保存；
● 内置高精度实时时钟功能：可进行日期及时间校准；
● 自带高速热敏打印机：可打印测量及历史数据；
● 自带RS232通讯接口：可将仪器测试数据上传至PC进行处理；
● 具有完善的过压、过流保护功能，其中过压过流保护值根据试验参数的设置情况自动调整，既简便又能保证被试设备的安全；
● 单一电源供电，～220V或～380V自适应。
技术参数
|
电源输入电压 |
～220V |
～380V |
误差（%） |
||
|
CT伏安 特性试验 |
输出电压 |
0～600V |
0～1000V |
≤0.5 |
|
|
输出电流 |
0～20A |
0～20A |
≤0.5 |
||
|
CT变比 极性试验 |
一次侧电流 |
0～600A |
≤0.5 |
||
|
二次侧电流 |
0～5A |
≤0.5 |
|||
|
CT二次回路 负载试验 |
二次侧电流 |
0～5A |
≤0.5 |
||
|
二次回路阻抗 |
0～5Ω |
≤0.5 |
|||
|
PT伏安 特性试验 |
输出电压 |
0～200V |
≤0.5 |
||
|
输出电流 |
0～20A |
≤0.5 |
|||
|
PT变比 极性试验 |
一次侧电压 |
0～600V |
0～1000V |
≤0.5 |
|
|
二次侧电压 |
0～5V |
0～5V |
≤0.5 |
||
|
CT、PT交流 耐压性试验 |
输出电压 |
0～600V |
0～1000V |
≤0.5 |
|
|
输出电流 |
0～20A |
0～20A |
≤0.5 |
||
|
外形尺寸 |
450mm×320mm×340mm |
||||
|
仪器重量 |
32kg |
||||
