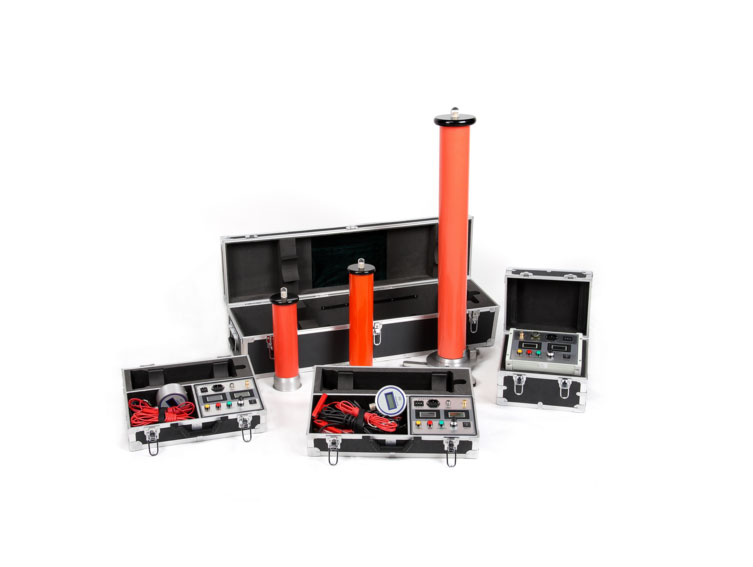

JZ31系列直流高压试验器是根据新的中国电力行业标准DL/T848.1-2004《直流高压发生器通用技术条件》设计制造的新一代便携式直流高压试验器。主要适用于电力部门、工矿、冶金、钢铁等企业动力部门对氧化锌避雷器、电力电缆、变压器、发电机等高压电气设备进行直流耐压试验。
产品特点
● 机箱采用国际通用型机箱，立卧两用。
● 采用中频倍压电路，应用PWM脉宽调制技术和大功率IGBT器件。
● 采用电压大反馈，输出电压稳定度高，纹波系数小≤1%。
● 全量程平滑调压，电压调节细度好调节精度≤0.5%，稳定度≤1%，电压电流误差1%（读数±0.2kV），电流误差±1%±1个字。
● 升压电位器零起升压，并附有电压刻度指示。
● 0.75UDC1mA功能按钮，方便氧化锌避雷器试验，精度1%读数±0.2kV。
● 过压保护采用拔码设定，一目了然，误差±1%。
● 倍压采用新型材料，轻巧、坚固。外表涂特种绝缘材料，电气性能好，防潮能力强。
● 折叠式撑脚，直径面积大，稳定性能好。
● 40kV一体化设计、高压拖地电缆引出，方便现场试验。
● 产品符合DL/T848.1-2004技术要求，并经电力部电气设备质量检测测试中心型式试验，严格执行企标出厂。
技术参数
|
规格 技术参数 |
60/2 |
60/3 |
60/5 |
120/2 |
120/5 |
200/2 |
200/3 |
200/5 |
300/2 |
300/5 |
400/3 |
400/5 |
|
额定电压(kV) |
60 |
60 |
60 |
120 |
120 |
200 |
200 |
200 |
300 |
300 |
400 |
400 |
|
额定电流(mA) |
2 |
3 |
5 |
2 |
5 |
2 |
3 |
5 |
2 |
5 |
3 |
5 |
|
额定功率(W) |
120 |
180 |
300 |
240 |
600 |
400 |
600 |
1000 |
600 |
1500 |
1200 |
2000 |
|
机箱重量(kg) |
2 |
2 |
4.5 |
3 |
4．5 |
4.5 |
4.5 |
4.5 |
5.5 |
5.5 |
5.5 |
5.8 |
|
倍压重量(kg) |
2.5 |
3 |
3.8 |
4 |
4．5 |
7.9 |
7.9 |
8.3 |
11 |
11.5 |
38 |
45 |
|
倍压高度(mm) |
400 |
400 |
500 |
500 |
500 |
965 |
965 |
965 |
1250 |
1250 |
1900 |
1900 |
|
电压测量精度 |
数显表 ±(1.0%读数±2个字) |
|||||||||||
|
电流测量精度 |
数显表 ±(1.0%读数±2个字) |
|||||||||||
|
波纹系数 |
≤0.5% |
|||||||||||
|
电压稳定度 |
随机波动，电源电压变化±10%时≤1% |
|||||||||||
|
过载能力 |
空载电压可超出额定电压10%使用十分钟 最大充电电流为1.5倍额定电流 |
|||||||||||
|
电源 |
单相交流50HZ 220V±10% |
|||||||||||
|
工作方式 |
间断使用 |
|||||||||||
|
一次连续时间最长为30分钟 |
||||||||||||
|
工作环境 |
温度：-10~40℃ |
|||||||||||
|
相对湿度：室温为25℃时不大于85%（无凝露） |
||||||||||||
|
海拔高度：1500米以下 |
||||||||||||
|
带电容 负荷能力 |
被试品电容量无限制 |
|||||||||||
|
可用1.5倍的额定电流充电 |
||||||||||||
|
结构特点 |
环氧玻璃钢电气绝缘倍压筒 |
|||||||||||
|
空气绝缘、无泄漏之虑 |
||||||||||||
|
操作箱特点 |
高精度0.75UDC1mA单触按钮（精度≤1.0%） 最适合氧化锌避雷器试验 |
|||||||||||
|
过压保护采用拨置，一目了然 |
||||||||||||
|
机箱倍压放置一个铝合金箱,整机一手可提 |
||||||||||||
