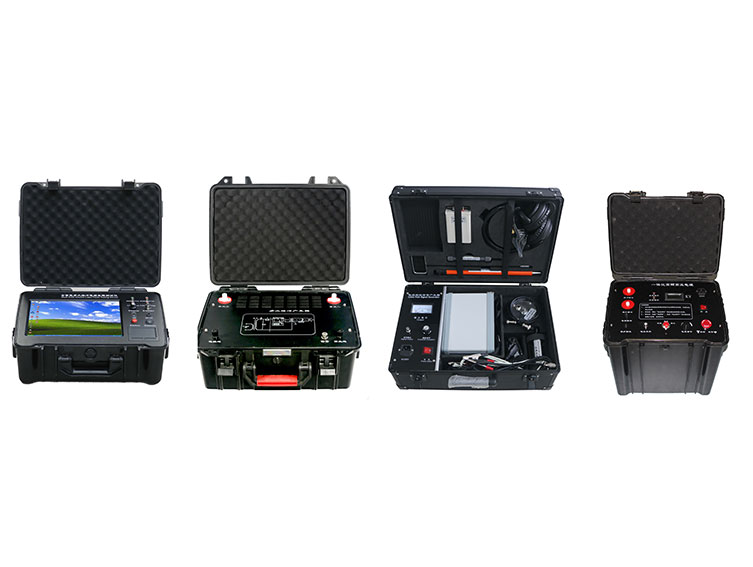

JZ3201全智能多次脉冲电缆故障测试仪该系统主要由系统主机、多次脉冲产生器、故障定位仪和电缆路径仪四部分组成，用于电力电缆各类故障的测试，电缆路径、电缆埋设深度的寻测。以及铁路机场信号控制电缆和路灯电缆故障的精确测试。最大特点就是规避了90%复杂的高阻故障波形难以读取。整套系统满足中华人民共和国电力行业标准《DL/T849.1～DL/T849.3-2004》电力设备专用测试仪器通用技术条件。
产品特点

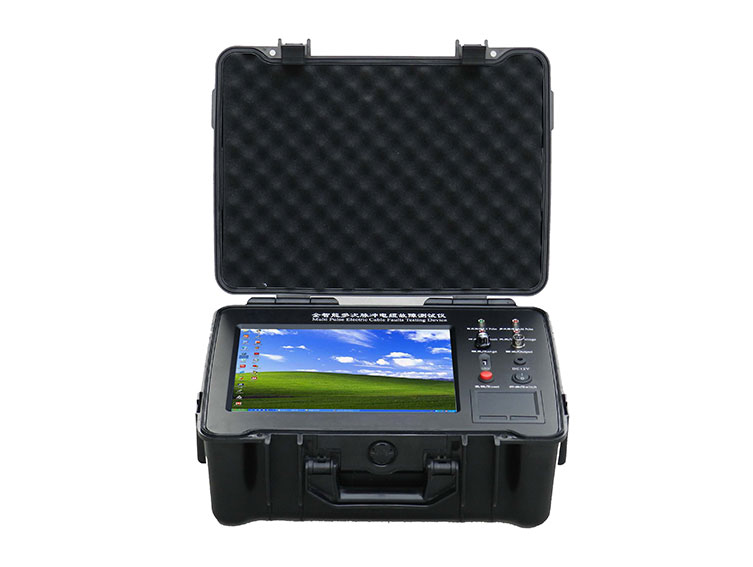

◆ 国内领先采用win7系统操作平台以及12寸大屏幕触摸系统，触控鼠标双操控，高亮屏显示，适应户外阳光下使用，锂电供电、方便现场测试。工程铝合金机箱，防震防潮实现极强稳定性。
◆ 采用最新的USB通信接口，采集信号稳定，主机可自动选择最低6.25MHz、最高达100MHz五种采样频率，自适应脉宽，能满足不同长度电缆的测试要求，减少了粗测误差，提高了测试精度。
◆ 软件实现低压脉冲、多次脉冲法全自动识别搜索，波形故障拐点自动卡位，故障距离仪器自动读取并显示，,同屏三区显示波形, 同屏随机显示十个低压脉冲波形供选择，同时实现自动和人为处理两种模式,使得对波形实现双重卡位操作，双游标移动可精确到0.15米，提高粗测精度，减少波形误差。

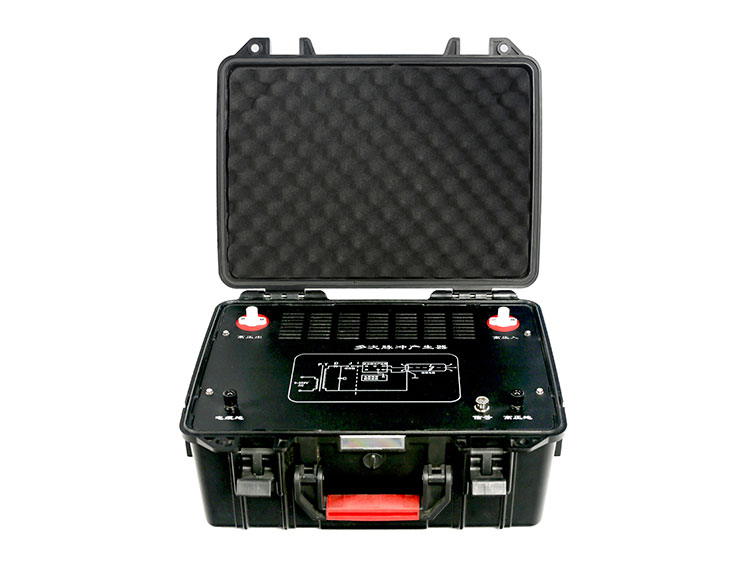

◆ 独特的多次脉冲法产生器设计,现场无须倒线即可完成三种方法测试,且一次放电，可得十次低压短路脉冲波形,大大降低了大振荡的干扰，多次脉冲产生器体积小，重量仅为5KG，真正实现全套设备轻便化。
◆ 主机支持主机自带WIFI接收功能，专用3G软件可随时实现专家远程现场实时测试技术服务，专家远程操控用户主机，业务技术配备手机安卓版测试软件，给用户现场测试提供随时随地及时、准确波形分析和交流指导，使您无忧工作（选配）
◆内置现场波形和现场实物接线图，利于现场测试比对和日常学习，并能自动生成测试报告并打印。
◆ 关键的精确定点仪部分可直接数字显示测试者离故障点距离，采用静噪技术，是国内同类定点技术的又一次创新，为快速准确查找电缆故障，减少停电损失提供了有力保障。
技术参数
显示方式：12.1英寸工业级液晶屏（win7操作平台）
测试距离：不小于60km
操作方式：双操作，触摸笔兼触控鼠标操作
测试方法：低压脉冲法、冲闪电流法、多次脉冲法
存储空间：固定8G
最短测试距离（盲区）：0-5米或无盲区
分辨率：V/fm；V为传波速度m/μs；软件游标0.10米
精确定点误差：±0.2m
测试误差：系统误差小于±1%
仪器采样频率：100MHz、50MHz、25MHz、12.5MHz、6.25MHz
脉冲宽度：100ns、200ns、1μs、2μs、5μs（软件自动匹配）
待机时间：可连续使用6小时左右
主机重量：7kg
外形尺寸：180mm×300mm×400mm
环境温度：-20℃～﹢40℃，相对湿度：80%
电源与功耗： AC 220V±10% 不大于15W DC 12V（7AH） 不大于20W

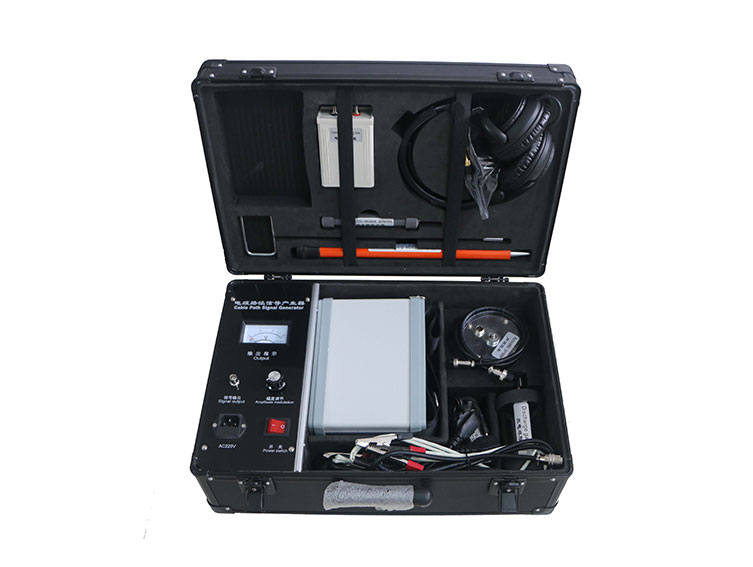

◆路径仪技术指标：
信号频率：15KHz正弦波
输出功率：Pomax≥100W
输出阻抗：Zo=Zc(电缆特性阻率)
震荡方式：断续
环境温度：－10℃～＋40℃
相对湿度：RH≤85%（25℃）
主机重量：9.8kg
外形尺寸：180mm×300mm×400mm
◆声磁数显同步定点仪技术指标：
数显距离：最大500米，最小0.1米
粗测误差：小于10%，定点误差为零
电磁通道接收机灵敏度：<5μV
电磁通道增益：>110dB (30万倍)
声音通道音频放大器增益：<120dB (信噪比4:1时100万倍)
50Hz工频抑制度：>40dB (100倍)

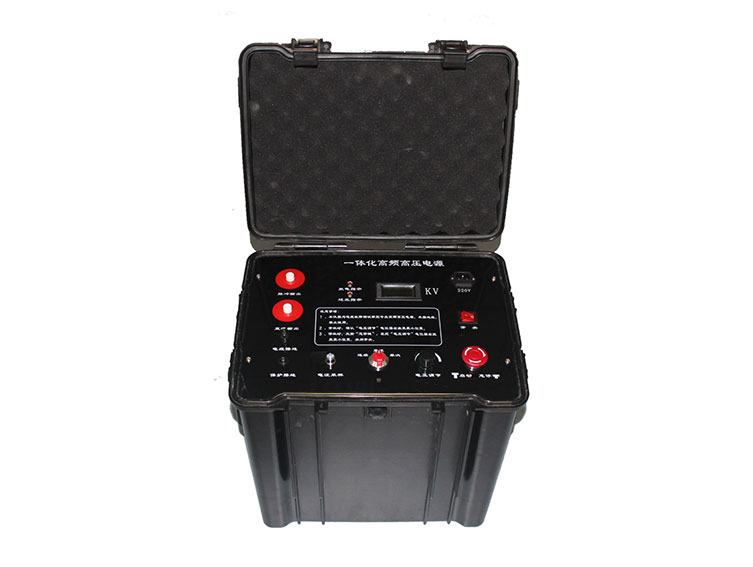

◆一体化高频高压电源技术指标：
1、纯一体化设计，数字化显示，内置式电容、接线简单、易操作；
2、具有电压调节、自动稳压和自动保护功能；
3、输出高压具有单次脉冲和连续脉冲功能，分别配合故障测试仪和定点仪查找故障点；
4、输出高压具有直流输出，可以外接球隙进行工作，应用多元化；
5、软件控制真空冲击打火放电，自适应放电及脉冲周期；
6、具有应急停止键、自动放电功能，急停或停机自动降压放电，安全可靠；
7、连续工作时间不少于6小时，满足电缆故障测试的最长工作时间；
8、工程机箱设计，结构紧凑，体积小，重量轻，便于单人携带。
输出方式：脉冲输出、直流输出
输出电压：负压，0～-35kv连续可调
工作电流：≤40mA
工作模式：单次脉冲、连续脉冲、直流输出
内置电容：2uF/35kv（4uF/35kv）
放电能量：≤1225J（2450J）
脉冲周期：3s～8s 自适应
自动放电：停机自动放电
工作电源：工频220V±10%
工作温度：-10℃～40℃
工作湿度：≤80%
海拔高度：≤1000米
外形尺寸：478(L)*370(W)*448(H) mm
重 量：≤28kg
