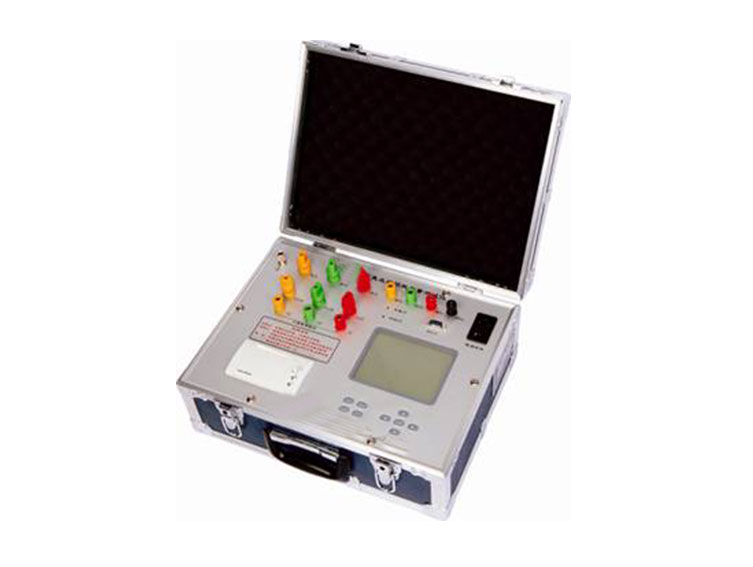

JZ2009 变压器损耗容量测试仪，是专用于配电电力变压器容量测量、变压器空载及短路损耗测量的仪器。

产品特点

1、容量的测量:仪器内置可充电电池，仪器本身可输出三相正弦波逆变电源，无需任何外部电源可实现配电变压器容量的测量和型号的判断，同时显示变压器阻抗电压和折算到额定温度、额定电流下的负载损耗；

2、空载损耗的测量:仪器显示三相电压、三相电流、三相功率，仪器显示施加电源波形的畸变率，自动计算出变压器的空载电流折算到额定电压下且进行了波形畸变校正的空载损耗，并显示配电变压器铁芯的型号；

3、负载损耗的测量:显示三相电压、三相电流、三相功率，自动计算出变压器的阻抗电压百分比，折算到额定温度、额定电流下的负载损耗，自动判断出配电变压器的线圈型号；

4、单相的测量:可用于检查变压器单相的缺陷或用于现场无三相电的情况。 仪器可记录三次单相测量的数据，并可根据变压器不同的联结计算出变压器的空载电流、空载损耗、阻抗电压和负载损耗；

5、在仪器允许的测量范围可直接测量，超出测量范围可外接电压、电流互感器，仪器可设置外接电压、电流互感器的变比，直接显示施加的电压、电流的值；

6、仪器大屏幕液晶显示，可在同一屏幕显示三相电压、三相电流、三相功率、三相平均电压、平均电流、三相总功率和相关数据。仪器中文菜单，中文提示，操作简单；

7、仪器备有RS232接口，可通过数据线实现与计算机连机通讯；

8、仪器自带打印机，可打印显示数据，内置存储器，掉电不丢失，仪器可存储20组数据；

9、永久日历、时钟功能，可进行时间校准。

技术参数

测量范围   电压：0～500V

                 电流：0～50A

                 容量：30kVA～65000kVA

准 确 度    电压、电流：0.2级

                容量：±10%

                功率：0.5级(cosφ>0.1)、1.0级(0.02

环境温度   -10℃～50℃

环境湿度   ≤85%RH

工作电源   AC220V±10%

电源频率   50±1Hz

外形尺寸   360mm×320mm×235mm

仪器重量   10kg
