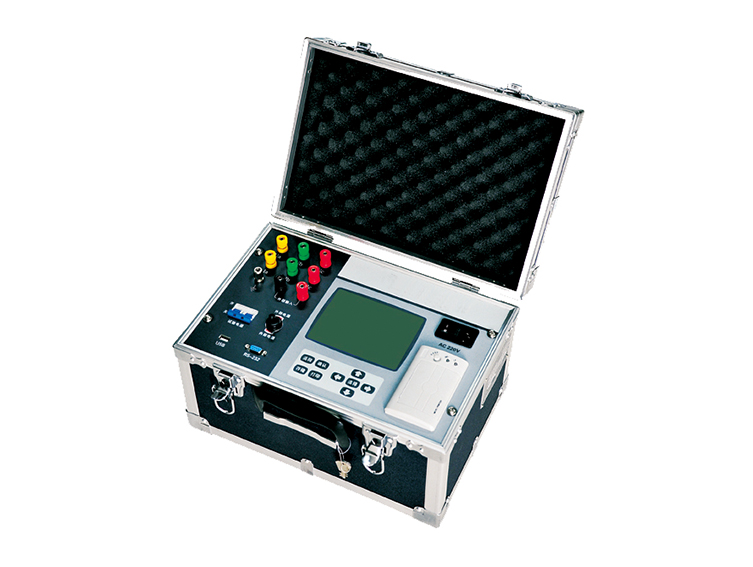

短路阻抗是变压器的重要参数，短路阻抗法是判断绕组变形的传统方法，根据GB1094.5-2003和IEC60076-5:2000规定，短路电抗的变化量是判断变压器绕组有无变形的唯一判据。

产品特点

1、可测量变压器短路阻抗、短路电抗、三相阻抗电压；

2、可显示每次测试的电压、电流、功率、频率等参数；

3、仅使用单相220V交流电源即可完成测量，在没有交流电源情况下，可使用小功率UPS电源供电（在线式500VA即可）；

4、测试电源可选择内部电源和外部电源：内部电源即仪器工作电源，外部电源可由调压器输入；

5、接线操作简单方便，一次接线，一次启动可自动完成三相测量，直接显示测量结果；

6、使用内部电源时内部自动控制输出电压和输出电流，无须任何外部辅助设备；

7、自动频率校正，可消除频率波动造成的误差；

8、可储存上千次测量结果，本仪器内置不掉电存储器，可长期保存测量数据；

9、大屏幕液晶显示，全部汉字菜单及操作提示，直观方便；

10、不掉电日历、时钟功能。

技术参数

测量范围   电压：20V～400V

                 电流：0.5A～10A

准 确 度     电压、电流：0.2级

                 阻抗：0.5级

                 功率：0.5级(cosφ>0.15)

环境温度   -10℃～50℃

环境湿度   ≤85%RH

工作电源   AC220V±10%

电源频率   50±1Hz

外形尺寸   350mm×270mm×170mm

仪器重量   8kg
