复合绝缘子憎水性实验室评价系统采用图像处理技术，通过采集喷水后绝缘子表面的图片进行水珠识别、特征提取、最终进行分类，准确检测出复合绝缘子(含RTV)的憎水性等级。

      可实现整支复合绝缘子的憎水性的状态自动检测。亦可用于涂有RTV的瓷（玻璃）绝缘子串憎水性测试。

系统特点

（1）智能一体化测试系统，检测，喷水，拍照及等级判别一次完成；

（2）自动走车系统可对复合绝缘子大伞裙进行激光扫描定位，可一次完成整串绝缘子的测试；

（3）设有专用测试背景冷光源，保证测试时光照度的一致性；

（4）基于机器视觉和计算机专家系统判别运行绝缘子憎水性状态，使绝缘子的憎水性的测试更加科学、统一；

（5）建有测试结果数据管理库，可随时调用分析测试结果，具有自学习功能，使识别分类系统与现有人工分类实现无缝对接；

（6）采用瑞典输电研究所（行标）提供的复合绝缘子表面憎水性等级判断的方法和标准；

（7）测试区域设有专用监控摄像头，可在计算上实时观测测试状态；

（8）设备顶部设有卷扬装置，用于绝缘子串的吊装。

技术指标

  1、适用范围：复合绝缘子结构高度2000(分为2米、3米、5米三种型号)

 瓷玻璃(RTV)绝缘子：盘径450；绝缘子结构高度-<2000；

  2、测试方式：手动单片，自动整串；

  3、完成喷射次数：1-25次(可设置)；

  4、测试时问：喷水完后30s完成，

  5、憎水性等级分级误差：+/-1级

  6、每次喷水量：0．5-1 4ml；

  7、外形R寸(L*W*H)：1650x9OOx3300mm

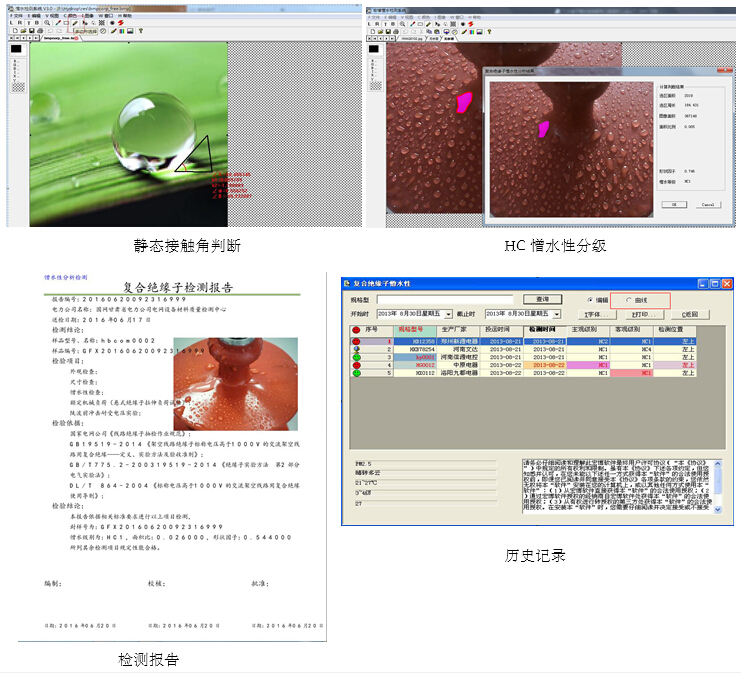

憎水性分析软件分析说明

      静态接触角是通过直接测量固体表面平衡水珠的静态接触角度，以此判断材料表面憎水状态；喷水分级法是用憎水分级来表示固态材料表面憎水状态的方法。按电力行业标准判定静态接触角θ和憎水性分级HC值两个参数均应进行测量，并同时满足相应的要求。

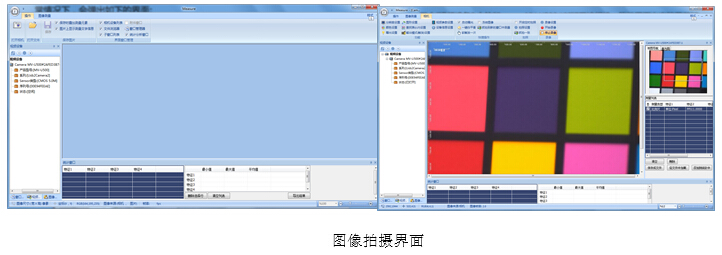

      憎水性分析软件根据检测人员在现场获取的绝缘子喷水后图像，可对现场拍摄提取图像作一些常规的处理，准确判断图象中水珠形状所代表的静态接触角和绝缘子的憎水等级。系统图象的预处理软件设置了基本的图象处理功能，如：剪切、粘贴、放大、缩小、中值滤波和图像旋转。图像处理功能可以进一步改善图像质量，但是通常不必使用预处理功能，就可以对图象的憎水等级进行判断，通过两种分析结果可直观判断出被测试品当前的憎水性能。
