绝缘子良好的憎水性可以很好的防止污闪，减少事故发生。所谓憎水性是指绝缘子表面不易受潮，吸附的水分以不连续的孤立小水珠的形式存在，不形成连续水膜，从而限制了表面泄漏电流，提高闪络电压。实践证明，运行中的绝缘子由于污秽、潮湿、放电、低温等因素的影响，其憎水性会发生下降甚至丧失，并直接影响输变电设备的防污闪性能，甚至威胁系统的安全运行。因此，对运行中的绝缘子的憎水性进行检测是十分必要的。

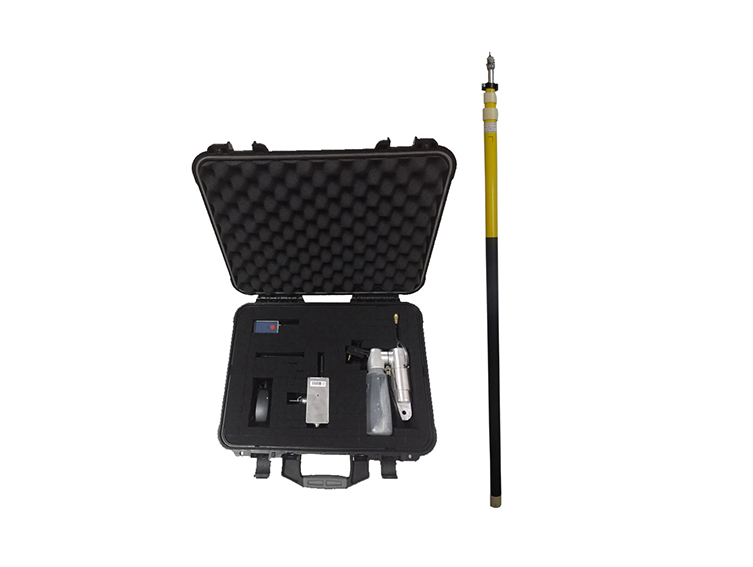

      绝缘子憎水性带电检测装置是基于IEC推荐的由瑞典输配电研究所（STRI）提出的憎水性检测技术喷水分级法，由电动喷水装置、图像拍摄装置和憎水性分析软件等组成。电动喷水装置通过红外遥控控制，按照DL/T 864-2004导则对喷水分级法的规定对绝缘子伞裙进行精确定量喷洒水雾；憎水性检测装置集成了一颗百万级别的前端摄像头，通过WiFi热点与手机进行连接进行取照工作，图像质量能够保证憎水性分析软件的图像分析。绝缘子憎水性带电检测装置结构简单，操作方便，可以快速准确的判断绝缘子的憎水性状况。

      主要应用领域：电业局、复合绝缘子的成套厂、线路维护、电力行业维护高压线的相关部门及单位、电厂、学校、科研机构等相关单位。

产品功能：

■ 带电检测各种复合绝缘子的憎水性

■ 检测硅橡胶及RTV喷涂材料的憎水性

■ 自动准确分析憎水性等级

■ 记录每次检测的各种数据及图形

■ 可查询每次及每串绝缘子的检测记录

■ 自动判断憎水性发展趋势

■  分析判断耐污闪，耐湿闪性能

■ 为检修和选型提供科学依据

产品特性：

（1）红外遥控控制电动喷水部分自动喷水保证了操作人员的安全

（2）电动喷水部分自动进行快速精确雾化喷水

（3）通过前端摄像头获得高清憎水性图片

（4）分析系统由憎水性图片获得信息进行计算

（5）根据计算结果按照DL/T810-2012中对憎水性的等级特征描述（如表1）确定憎水性级别

（6）整机设计简洁大方，且便于拆卸携带

不同憎水性等级的图像特征描述（注：θr接触角）

产品参数：

  4.1 喷水部分

      喷嘴孔径：0.79mm

      流    量：0.6L/min @3bar

      喷流角度：30°@3bar

      喷头活动角度：360°

      单次喷水量：0.7mL～1.2mL

      单次测量喷水次数：25次

      总喷水量：25mL（根据电力行业标准设定，若用户需要可按用户需求更改）

      储水量：标准240mL（可选500mL）

      喷水触发方式：射频

  4.2 拍、取照部分

      分辨率：标准720X1280@30fps

      固定焦距：f=16mm

      最大像素：150万

      最低照明度：0.01Lux

      视野率：100%（即“通过取景器所见范围”与“实际成像范围”的比值，100％视野率的取景器才能实现真正的所见即所得）

      图片格式：JPEG

      取像终端：4.2~5.5寸Android智能手机设备

天线：1db全向可弯折天线

      终端固定方式：可调万向卡件

      传输协议：2.4G IEEE802.11g/b/n

      取照方式：wifi热点无线连接

      图像传输距离：20米以内

      无线天线：5dB全向增益

      活动角度：上下90度、左右180度

  4.3  其他

      绝缘操作杆：环氧树脂三角伸缩型

      绝缘操作杆总长度：3.5m（3节1m，1节0.5m） 可定制

      供电电源：12V 3000mAH 锂电池

检测方法：

（1）根据被测线路电压等级选择不同操作杆进行组装。

（2）将储水器取下，加入去离子水装回装置。

（3）将喷水控制部分面板上的开关，，开关闭合后面板上的红色工作指示灯亮。

（4）操作人员手持绝缘操作杆的尾部，将喷水装置的喷头置于待测伞裙外缘约20cm处，使调节好的喷头出水方向与待测伞裙表面垂直；点动遥控器上的红色启动按钮进行喷水操作。

（5）点动启动按钮后装置自动喷水，单次出水量0.7mL~1mL持续时间0.7s，共喷水25次，间隔0.5s，总出水量17-25mL整个过程30s内完成。

（6）喷水操作结束后，通过手机显示界面观测，把摄像头视角调到合适位置，一般距离绝缘子在25—30公分，随时点击手机软件上拍照选项按钮进行现场取照或者点击录像按钮进行录像，所有工作结束后，把喷水控制部分面板上开关闭合，将储水瓶中的残留水分倒掉后，装置分拆装回手提箱。

注：在装卸储水壶时注意勿将水洒在控制主机上。喷水部分所有的连接处均做过防水处理请勿随意拆卸。

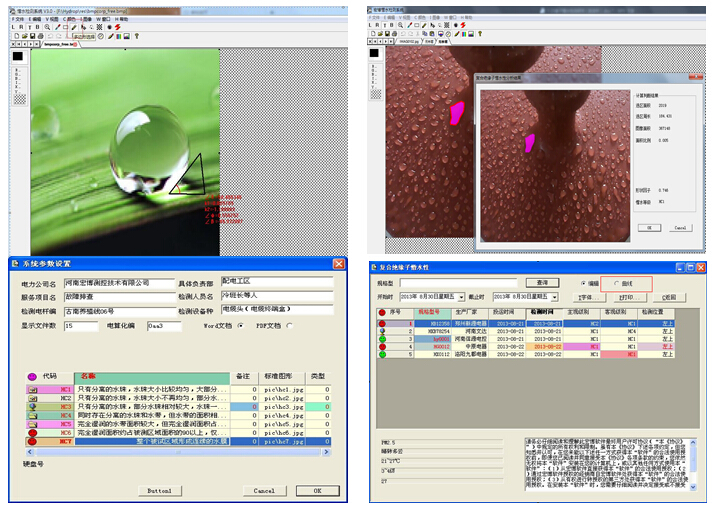

软件简介：

      静态接触角是通过直接测量固体表面平衡水珠的静态接触角度，以此判断材料表面憎水状态；喷水分级法是用憎水分级来表示固态材料表面憎水状态的方法。按照DL/T810-2012行业标准判定静态接触角θ和憎水性分级HC值两个参数均应进行测量，并同时满足相应的要求。

       憎水性分析软件根据检测人员在现场获取的绝缘子喷水后图像，可对现场拍摄提取图像作一些常规的处理，准确判断图象中水珠形状所代表的静态接触角和绝缘子的憎水等级。系统图象的预处理软件设置了基本的图象处理功能，如：剪切、粘贴、放大、缩小、中值滤波和图像旋转。图像处理功能可以进一步改善图像质量，但是通常不必使用预处理功能，就可以对图象的憎水等级进行判断，通过两种分析结果可直观判断出被测试品当前的憎水性能。

      正确使用检测软件对检测绝缘子憎水性至关重要。

      憎水等级判断分为两部分：主观判断和客观判断。用户还可以利用“查询”功能，对历史判断记录进行检索、查询和统计分析。
