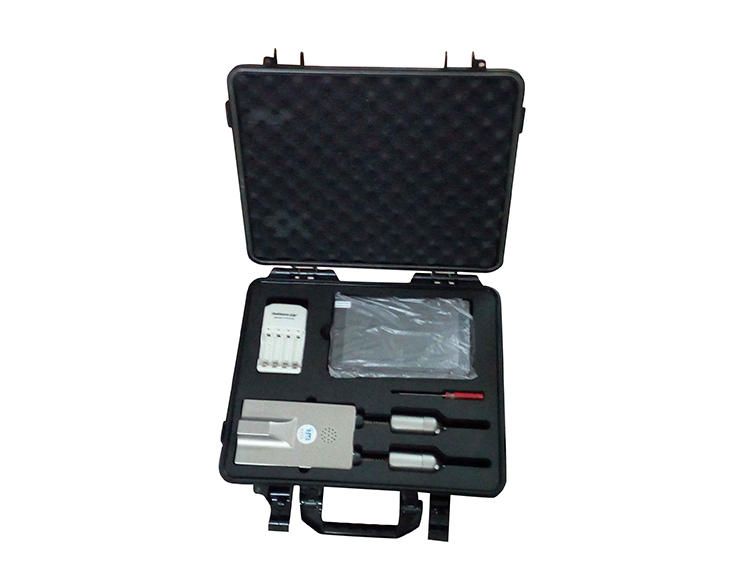

瓷支柱绝缘子带电自动检测仪采用独特的振动声学方法，通过向瓷支柱绝缘子底部发射特殊激励振动波，并接收振动响应，存储为数据，并用软件分析得到波谱图。

频率特性不发生变化是保证支柱瓷瓶机械强度的基本标准，特别是瓷瓶振动并伴有白噪声性光谱，对该反应的功率谱密度进行评估。

瓷支柱绝缘子机械状态的评估标准为：

（1）瓷支柱绝缘子处于符合要求的状态中：

在功率谱密度4000-5000赫兹频率范围内具有一个最大值（基频或确定~4500赫兹的频率，这是瓷支柱绝缘子内部的驻波频率）；

备注。驻波——由于振幅相同，但传播方向相反（驻波与行波不同，驻波不携带能量）的两种行波相互干扰，而产生于分布式系统中的振动（例如，弹性介质）。

（2）瓷支柱绝缘子处于不符合要求的状态下（某个不合格的条件——瓷支柱绝缘子承重能力降低到原来的2/5—1/25）：在功率谱密度第一个频率范围1000-2300赫兹和第二个频率范围4000-5000赫兹内具有密度可公约（在~3分贝（~1.5倍）范围内的差别）最大值；

-  在功率谱密度1000-2000赫兹频率范围内具有一个最大值；

-  在功率谱密度第一个频率范围4000-5000赫兹和第二个频率范围8000-10000赫兹内具有密度可公约最大值；

（3）其他情况下要求使用精密方法检测：或是声发射检测（如使用本仪器），或是超声检测（超声无损探伤检测）。

产品参数

（1）    数据存储：嵌入式存储系统，最高可存储10000组数据。

（2）  现场实时无线WIFI传输结果，利用无线触摸屏监控波谱数据，即测即报结果，简单方便。

（3）  WIFI传输距离最大可达100米以内，但鉴于现场操作实际情况，建议控制在50米以内。

（4）    分析方式：专用监控和分析软件，傻瓜式操作，简单易用。

（5）    激励信号类型：白噪声（800Hz~15kHz）、正方向扫频

（6）    绝缘杆：可以根据现场实际需要更换。（一般给客户配备为2节2.6米）

（7）    传感器频率：0.3-12000Hz(±5%)

（8）    传感器分辨率：0.0002g

（9）    采样率:50k/s（传输速度更快）

（10）  应用海拔高度：≤5000米

（11）  湿度：≤90%RH

（12）  工作温度：摄氏-30℃- +60℃

（13）  自身防护：抗高压电场辐射，抗强磁场干扰，符合GB/T

（14）  17626.2-1998电磁兼容试验和测量技术静电放电抗扰度试验

（15）  重量:1.3KG

（16）  工作电源：四节5号3.2V磷酸铁充电电池（可连续测试5000组数据）

（17）  数据传输方式：WIFI及USB线传输，配备8英吋高清无线触摸屏现场同步查看测试结果（显示屏幕更大，操作更简洁方便）

（18）  缺陷检测率：99%以上
