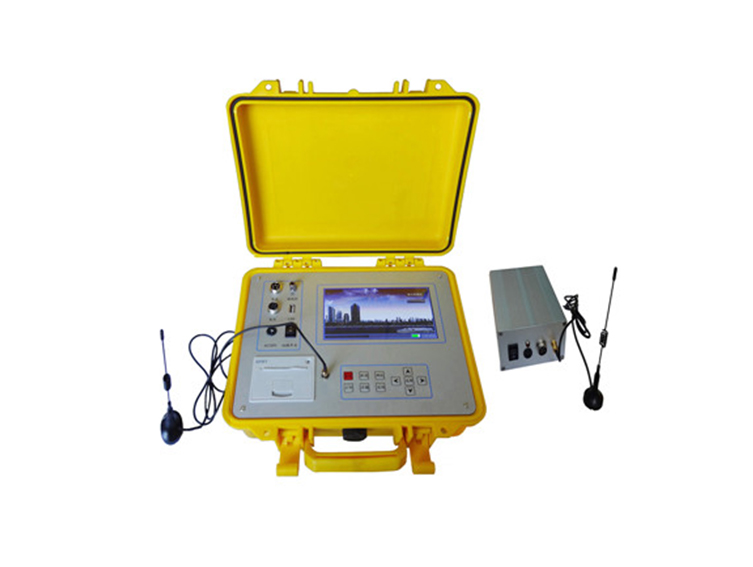

氧化锌避雷器带电测试仪是用于现场和实验室检测避雷器各项相关电气参数的专用仪器，广泛应用于氧化锌避雷器的现场在线监测（带电测试）和实验室（停电检修）的测试中。符合中华人民共和国电力行业标准《DL474.5—92现场绝缘试验实施导则—避雷器试验》的要术。本仪器采用微电脑进行采样、控制等先进技术，可测量氧化锌避雷器在工频电压下的全电流、三次谐波、阻性电流、阻性电流峰值、容性电流、有功功率等。并显示电压、电流的波形及打印输出测试数据。采用大屏幕液晶显示，汉字菜单提示操作，使人机交换功能更强,同时提供现场的波形显示。本仪器具有接线简单、测量精度高、可靠性强等特点。仪器体积小、重量轻，采用一体化设计，便于携带和野外作业。
功能特点
1、本机采用800×480点阵65K真彩色大屏幕液晶，便于操作。
2、先进的傅里叶谐波分析技术，数据更加可靠。
3、具有谐波含量测试功能，可单相或三相同时测量
4、具有阻性电流基波峰值输出功能。
5、仪器配有U盘接口，可存储任意组测试记录（容量受U盘大小限制）。
6、仪器电压测试线配有保险防接错线，仪器电压电流插头具有防插错功能。
7、仪器配有无线发射模块，可进行电压无线采集，配合主机进行无线测量。
8、仪器内置高速微型热敏打印机，可打印测量数据。
技术参数
1、电压电流参数：
|
测量项目 |
测试量程 |
测试精度 |
|
全电流 |
0-20mA |
±(读数×5%+5uA) |
|
阻性电流 |
0-20mA |
±(读数×5%+5uA) |
|
容性电流 |
0-20mA |
±(读数×5%+5uA) |
|
电流谐波 |
0-20mA |
±(读数×10%+10uA) |
|
参考电压 |
最大100V有效值 |
±(读数×5%+0.5V) |
|
电压谐波 |
最大100V有效值 |
±(读数×10%) |
2、工作温度 ：-10℃～40℃
3、环境湿度 ：≤85% 无结露
4、存储温度 ：-20℃～50℃
5、外形尺寸 ：320×260×135（mm）
6、仪器重量：5kg (不包括测试线及电缆箱)
