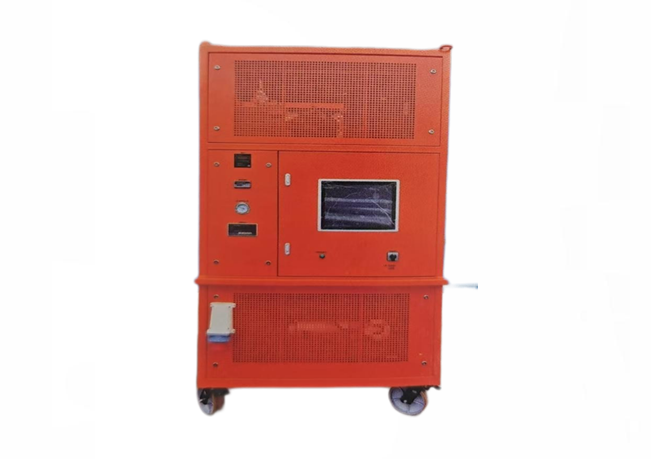

JZ1016 SF/N,混合气体回收分离装置是一款用于SF。/N,绝缘混合气体快速回收、分离的装置。本装置由真空泵、压缩机、真空压缩机、贮存容器、过滤系统、干燥净化系以及各类阀门、仪表等组成。本装置采用超低温高压固化分离法原理进行提纯分离。同时在运行过程中，装置所设置的过滤系统和干燥净化系统对回收来的SF。气体进行过滤和干燥净化处理。本装置具有回收、充气、提纯、管路抽真空、贮存和气体干燥净化等多种功能，同时还具备有充灌钢瓶的能力。
功能特点
装置回收效率高和提纯后的气体纯度高。
配有再生的干燥过滤器。
处理好的SF气体压入钢瓶，钢瓶满后，系统自动提示更换钢瓶。
设备采用一体化设计，一键启动，操作极为简单，处理后的气体达到新气标准，无需外接任何提纯装置。
技术指标
|
技术参数参数名称 |
- 参数值 |
|
|
工作环境温度 |
20℃~40°℃ |
|
|
回收 |
初压力(MPa) |
0.8 |
|
终压力(KPa) |
<1 |
|
|
1m容积所需时间(h/m) |
≤0.4 |
|
|
抽真空从0.1MPa至133P2需时间(h/㎡) |
≤0.25 |
|
|
极限真空(Pa) |
<10 |
|
|
真空保持从133Pa经24小时上升值(Pa) |
≤400 |
|
|
年泄漏率 |
≤1% |
|
|
处理后SF。气体 |
纯度 |
≥99% |
|
水分(PPM/V) |
≤60 |
|
|
油分（PPM/G) |
无 |
|
|
贮存容器 |
贮存方式 |
液态 |
|
压力(MPa) |
5 |
|
|
容积(L) |
100 |
|
|
贮液量(kg） |
100 |
|
|
固化方式 |
超低温高压固化 |
|
|
干燥过滤器再生方式 |
真空加热活化再生 |
|
|
电源 |
三相四线制3Φ 380V |
|
|
总功率(kW) |
≤35 |
|
|
噪声dB(A) |
<75 |
|
|
设备自重(kg）11 |
≤2500 |
|
