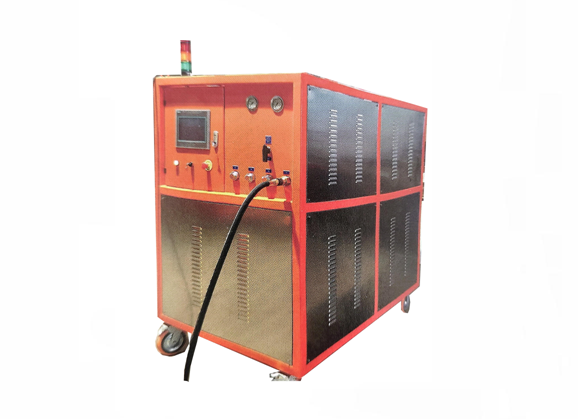

JZ1015 SF6气体回收净化装置是用于SF6气体电器设备在生产制造和检修时,对SF6气体进行净化处理，对各种电器设备进行抽真空,对电器设备充入SF6气体,并从使用或试验的电器中回收SF6气体,同时进行净化处理压缩贮存到贮罐。
回收装置适用SF6电器及GIS组合电器等。
功能特点
Ø 采用无油压缩机，保证净化的纯度
Ø 触摸摸式操作,操作简单方便
Ø 原装进口过滤芯
Ø 功能齐全,结构简单
Ø 具有负压回收功能,提高回收效率
技术指标
|
序号 |
名称 |
参数 |
|
1 |
工作电源 |
AC380V 50Hz |
|
2 |
额定最高储气压力(20℃) |
≥4MPa |
|
3 |
极限真空度 |
≤10Pa |
|
4 |
装置真空度保持 |
在133 Pa压力保持24h,真空度值上升＜400Pa |
|
5 |
压缩机抽气速率 |
30m³/h(可定制) |
|
6 |
抽气速率 |
100m³/(可定制) |
|
7 |
回收装置适应入口初压(20°C) |
0~0.8MPa |
|
8 |
电气设备回收终压(20°C) |
≤1.33x10-3MPa |
|
9 |
回收后气体油份控制 |
≤4ug/g |
|
10 |
回收后气体水分 |
≤5ug/g |
|
11 |
装置年漏气率 |
≤1% |
|
12 |
装置连续无故障运转时间 |
≥1000h |
|
13 |
累积无故障运转时间 |
≥5000h |
|
14 |
噪声水平 |
整机≤75dB(A) |
|
15 |
干燥过滤器再生方式 |
真空加热活化再生 |
|
16 |
称重装置 |
内置式称重装置 |
|
17 |
贮存容器贮液量 |
≥300KG(可定制) |
|
18 |
PLC控制 |
全自动一键回收 |
|
19 |
移动方式 |
自带滚轮 |
|
20 |
充气初压力 |
≤133Pa |
|
21 |
充气终压力 |
0.8MPa |
|
22 |
充气速度 |
≥5m³/h |
|
23 |
灌瓶 |
具备灌瓶功能 |

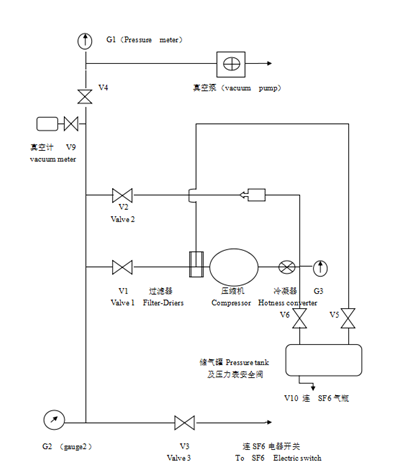

系统原理图
