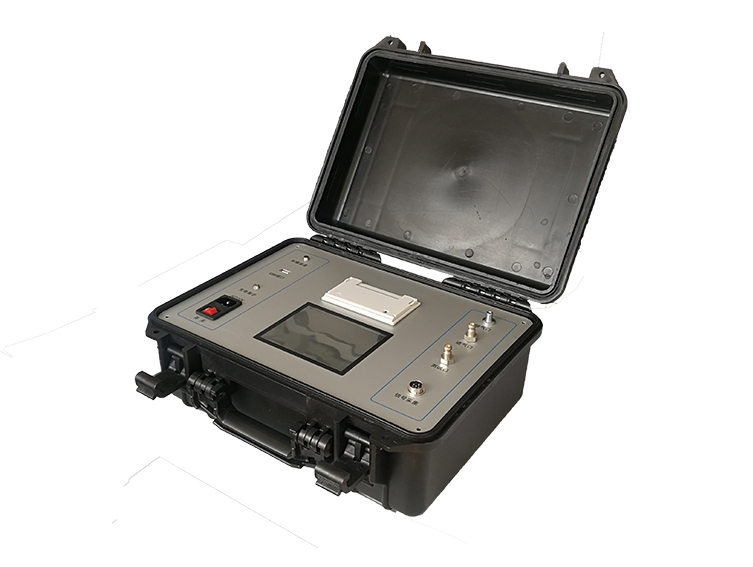

本实用新型的一种六氟化硫密度继电器带电校验装置,包括SF6密度继电器和四个切换开关,每个所述的切换开关均具有一个输入接脚和两个输出接脚;所述的四个切换开关的输入接脚与SF6密度继电器上的四根信号线均连接;所述的四个切换开关中两个切换开关的两个输出接脚分别连接报警信号线和校验信号线,四个切换开关中剩余两个切换开关的两个输出接脚分别连接闭锁信号线和校验信号线;所述的报警信号线和闭锁信号线均与信号处理屏柜连接,校验信号线与六氟化硫密度继电器校验仪连接。
更进一步地,所述的四个切换开关均设置在防雨罩外侧。
3.有益效果
采用本实用新型提供的技术方案,与已有的公知技术相比,具有如下有益效果:
(1)本实用新型的一种六氟化硫密度继电器带电校验装置,其在SF6密度继电器的四根信号线上均连接一个切换开关,然后使得四个切换开关中两个切换开关的两个输出接脚分别连接报警信号线和校验信号线,四个切换开关中剩余两个切换开关的两个输出接脚分别连接闭锁信号线和校验信号线,这样正常工作时通过切换开关使得报警信号线以及闭锁信号线与SF6密度继电器上的信号线均连通,而当需要进行校验时通过切换开关使得校验信号线与SF6密度继电器上的信号线连通,再将校验信号线与六氟化硫密度继电器校验仪连接即可进行SF6密度继电器校验,以更加快捷的形式进行户外SF6密度继电器的校验,减少了现场工作人员因拆线对现场密度继电器校验的工作量,提高了工作效率;
(2)本实用新型的一种六氟化硫密度继电器带电校验装置,其四个切换开关均设置在防雨罩外侧,这样可以减少现场工作人员因拆除SF6密度继电器防雨罩对现场密度继电器校验的工作量,进一步提高了工作效率。
