JZ1011 SF6密度继电器校验仪，是一种智能化全自动SF6密度继电器校验仪器。该仪器采用微机技术，能对各种SF6密度继电器进行校验，以及对SF6气体任意环境温度下的压力进行标准换算的一种便携式校验仪器，也为SF6电气产品的生产、安全运行、预试和维护提供方便。
在封闭容器中，一定温度下的SF6气体压力可代表SF6气体的密度。为了能够统一，习惯上常把20℃时SF6气体压力作为标度值。在现场校验时，在不同的环境温度下，测量的压力值都要换算成其对应20℃时的压力值，从而判断SF6密度继电器的性能。RD9651 SF6密度继电器校验仪器对这个过程是自动完成的，既准确，又灵活方便。本仪器除可对SF6密度继电器校验外，还具有对压力表、密度表进行校验和仪器自校的功能，这样不仅可以一机多用，还免除了仪器送检和返厂校验的难题。
功能特点
Ø本校验仪采用高速单片机为核心的测控系统，自动化程度高、重复性好、可靠性高。
Ø仪器可以测试相对和绝对压力两种继电器。
Ø仪器采用进口彩色大屏幕液晶，人性化界面操作方便简单（5.7寸真彩屏）。
Ø仪器自动采集信号对SF6密度继电器进行触点电阻测量。
Ø仪器有数据存储功能并具有掉电数据保护功能，方便以后对测量数据的查询。
Ø仪器可通过USB接口将测试数据上传PC机，自动生成专用测试数据表格。
Ø仪器可对常温压力表和密度表进行校验，并报表式打印测试结果。
Ø仪器管路全部采用快速接头，连接方便。
Ø仪器内部具有时钟功能，也可在线对时钟进行修正。
Ø仪器具有校验功能，以确保仪器的校验精度。
Ø仪器采用高精度压力传感器和世界先进的压力控制元件。
Ø仪器配有多种开关过滤接头，操作使用方便。
Ø仪器具有继电器触点不带电测试功能，触点不带电时由内部提供DC24V电源，选择DC24V时可保证触电在有油膜的情况下信号可靠采集。
技术指标
|
序号 |
名称 |
参数 |
|
1 |
测量方式 |
自动测量 |
|
2 |
显示方式 |
5.7寸真彩液晶显示 |
|
3 |
工作电源 |
AC220V±10% 50Hz/内置锂电池 |
|
4 |
测量精度 |
0.2级（其他精度可定制） |
|
5 |
测量范围 |
0～1.0Mpa |
|
6 |
压力显示分辨率 |
0.0001 Mpa |
|
7 |
测量压力类型 |
绝对压力和相对压力 |
|
8 |
触点电阻测量精度 |
±0.5% |
|
9 |
触点电阻测量范围 |
0-10Ω |
|
10 |
触点电阻分辨率 |
0.01Ω |
|
11 |
测量触点电压 |
DC24V |
|
12 |
温度采集方式 |
自动和手动 |
|
13 |
仪器使用温度 |
-30～60℃（最佳使用温度5～50℃） |
|
14 |
存储容量 |
100组 |
|
15 |
通讯接口 |
USB |
|
16 |
输入方式 |
触摸 |
|
17 |
仪器重量 |
6.0Kg |
|
18 |
主机外形尺寸 |
长440mm×宽300mm×高280mm |
|
19 |
附件箱外形尺寸 |
长380mm×宽250mm×高150mm |
产品图片
连接示意图

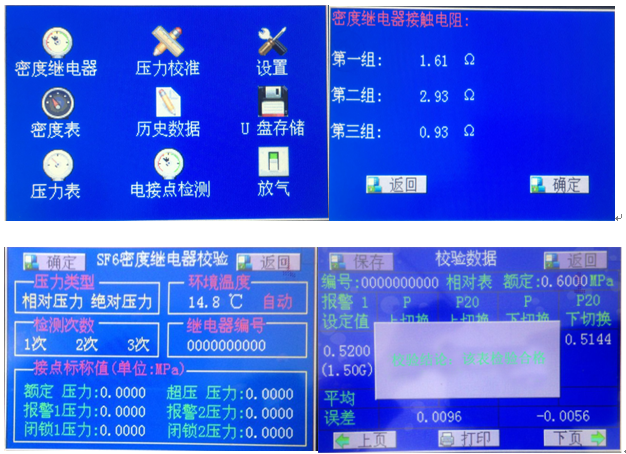

系统界面
